 提供玻璃钢缠绕机升级、改造、维修等服务，也可根据客户特殊要求定制玻璃钢缠绕机。
|
 |
|
| 玻璃钢缠绕机工作视频一（点击观看） |
一、机械概述：
XTFW-4000型玻璃钢缠绕机是采用电脑程序自动控制，该机人机界面合理，把
玻璃钢制品的参数输入进去，微机可自动完成产品的参数设计，然后控制模具转速与小车行走的往复运动完成产品环交叉缠绕、螺旋缠绕。
该设备一般用于缠绕直径在Φ300-4000mm以内玻璃钢化工储罐、容器、玻璃钢生物化粪池、运输罐、玻璃钢烟筒、玻璃钢洗涤塔、净化池的制造，也可用于其他行业制造线型缠绕类制品。它具有定位精度高、抗干扰能力强，操作调整方便、组装灵活、生产效率高、一机多用、操作方便等特点，具有广阔的应用前景。 |
二、组成结构：
1、小车行走轨道（15m或者定制）：包括摆线针减速机、进口伺附电机、行走链条、链条涨紧机构等；
2、缠绕机传动机头（多轴）：包括齿轮减速机及链轮、链条、普通电机、编码器等；
3、可移动罐体、支撑架 ；
4、缠绕小车；
5、带控胶装置的梳式浸胶槽 ；
6、简式张力纱架 ；
7、数字控制柜 ； |
三、技术参数：
1、总装机容量：10KW
2、生产产品最大直径：Φ4000mm
3、生产产品最小直径：Φ300mm
4、生产产品最大长度：15000mm
5、最大出纱速度：120m/min
6、最大纱片宽度：250mm |
四、控制系统：
控制系统有手动状态、交叉状态（自动）、环向状态（可自动可半自动）、正反向缠绕、紧急停车、无级调速等功能，无级调速时不影响线型。控制系统主要由以下硬件组成。
1、人机界面采用触摸屏或者液晶显示器
2、多轴运动控制器或者工业控制计算机及控制板卡
3、小车伺服驱动系统
4、主轴变频驱动系统 |
|
|
|

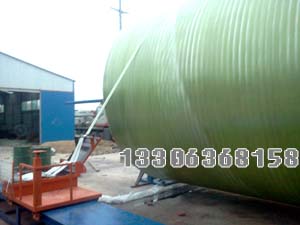

| 玻璃钢储罐缠绕机 |
程序控制界面 |
|
|
|
