数控玻璃钢缠绕夹砂管道生产线，由制衬机、微机控制加砂缠绕机、固化站、修整机、全液压龙门脱模机五个部分组成。控制加砂缠绕机的控制中心采用plc(可变成控制器)，只需把所缠绕产品的参数输入进去，微机即可自动完成产品缠绕线型的设计，然后控制模具转速与小车行走的复合运动。
（1） 厂房、动力配置：生产车间需要长、宽、高是：50米X24米X7米，约合1000平方米，需要配备2个3-5吨的行吊，电力电压需要80千瓦以上的配置。
（2） 人员要求：该生产线正常生产需要8-10个人，其中需要具备设备维护、日常操作的技术人员1名。
（3） 原材料：树脂（一般管道使用DC191不饱和树脂），中缄玻璃纤维缠绕纱，促进剂，固化剂，短切毡，网格布等。
（4） 生产能力：以1米的管道为例子，工人操作生产熟练的前提下，8个小时内能生产200米管道，
|
参数\型号 |
XTJSFW-1000型 |
XTJSFW-2000型 |
XTJSFW-3000型 |
|
装机容量，KW |
45 |
55 |
70 |
|
生产管道最大直径，mm |
1000 |
2000 |
3000 |
|
生产管道有效长度，mm |
0-12000 |
0-12000 |
0-12000 |
|
缠绕角度 |
45-90 |
45-90 |
45-90 |
|
纱片宽度，mm |
200以内 |
200以内 |
200以内 |
|
纱团容量，个 |
50 |
60 |
60 |
|
最大出纱速度 |
100m/min |
90m/min |
80m/min |
|
缠绕方式 |
交叉、环缠 |
交叉、环缠 |
交叉、环缠 |
|
额定脱模力,Mpa |
16 |
18 |
20 |
|
排纱精度，mm |
正负1 |
正负1 |
正负1 |
|
占地（长X宽X高）,米 |
40X20X1.2 |
40X20X1.6 |
40X20X2 |
|
|
玻璃钢加砂管道缠绕设备 |
玻璃钢管道缠绕设备 |
 |
 |
|

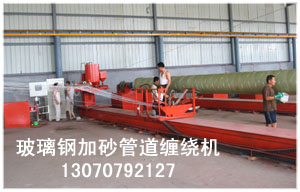

玻璃钢管道缠绕机 |

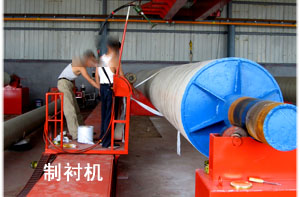

制衬机 |
--机头主轴传动系统：三相异步电机，摆线针减速机，
--缠绕小车及传动系统：3kw伺服电机，摆线针减速机，链条，链轮，树脂槽，压纱辊，分纱器，导丝头，胶辊等
--小车轨道
--加砂小车及传动系统：传动同缠绕小车，
--提砂及输砂系统：升降丝杠，石英沙容器，输送皮带，电机
--加砂挤压机构：压砂辊
--支承模具的前后支座、拖辊
--加砂动力配电系统：升降电机 ，皮带输送电机 ，
--缠绕树脂、加砂补充树脂供给系统：树脂槽，树脂泵（2个），输送导管，喷头
--纱架：容量60个纱团，
--拖链：
--控制系统（自主开发）：控制柜，变频器，
伺服驱动，运动控制器，台达人机界面，开关电源，变压器，继电器，熔断器，信号线等 |
--主轴传动系统：三相异步电机，摆线针减速机
--小车及行走传动系统：3kw伺服电机，摆线针减速机
--小车轨道
--电气控制系统：变频器， 伺服驱动，
--支承模具的前后支座、拖辊
--树脂供给、淋胶系统:
--薄膜、网格布夹持器 |
 |
 |
|

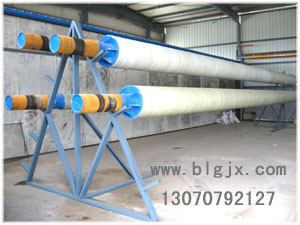

固化站 |

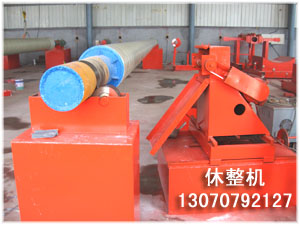

修整机 |
--主轴传动系统：调速电机，摆线针减速机，
--支承模具的前后支座、拖辊
--电气控制系统：调速电机控制器 |
--主轴传动系统：调速电机，摆线针减速机
--支承模具的前后支座、拖辊
--承接口修整机构：1.1kw步进电机，金刚磨削头，行进刻度尺
--电气控制系统：调速电机控制器 |
 |
 |
|

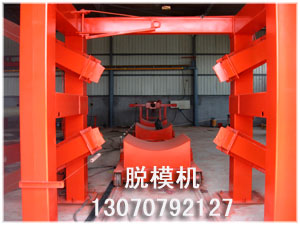

脱模机 |
玻璃钢管道模具 |
--龙门架 ：
--脱模车
--托管车
--托模车
--快速拉模系统：卷扬机
--脱模液压系统：液压顶
--电气控制系统 ：液压站控制系统
--滑线装置：电缆、信号线
--拉线支架 |
向国内外需求客户专业大量提供模具直径为：Φ300-Φ3000mm模具，长度6米-12.5米规格范围的玻璃钢（FRP）缠绕模具；提供模具直径为Φ505-Φ300mm模具，长度4米-6米规格范围的钢模。 |
|
玻璃钢夹砂管道缠绕机工作视频三（点击观看） |
提供玻璃钢缠绕机升级、改造、维修等服务，也可根据客户特殊要求定制玻璃钢缠绕机。
